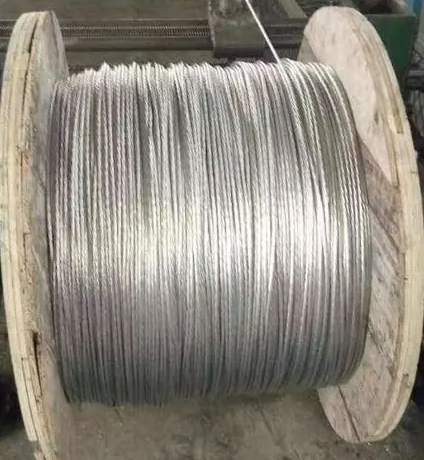

鍍錫軟銅絞線TJRX—1 TJRX—2 TJRX—3
鍍錫軟銅絞線TJRX—1 TJRX—2 TJRX—3概述：
鍍錫軟銅絞線TJRX—1 TJRX—2 TJRX—3是輸配電用電氣裝置（如變壓器、電爐）及電子電器設備、可控硅元件的軟連接線。軟銅絞線適用于電氣裝備、電子電器或元件接線或這些場合用軟結構絕緣電線電纜的導體線芯。
銅軟絞線采用優質圓銅線或鍍錫軟圓銅線制成。加工過程中經韌煉處理，使成品柔軟、外表整齊美觀。
銅軟絞線的直流電阻率（20oC）不大于0.0182Ω.mm2/m鍍錫銅軟絞線的直流電阻率（20oC）不大于0.0193Ω.mm2/m。
軟銅絞線是電氣裝備及電子電器或元件接線用的軟連接線。
軟銅絞線的主要的產品標準按（GB12970.2-91）。
二、 型號：
TJR1－1型軟銅絞線 TJR2－2型軟銅絞線
TJR3－3型軟銅絞線 TJRX1－1型鍍錫軟銅絞線
TJRX2－2型鍍錫軟銅絞線 TJRX3－3型鍍錫軟銅絞線。
三、型號、規格及名稱：
型號 | 截面mm2 | 名稱 | 特性 |
TJR—1 | 0.1-1000 | 較軟 | |
TJRX—1 | 0.1-2.5 | 1型鍍錫軟銅絞線 | 較軟、抗軟化、不抽硫 |
TJR—2 | 2.5-63 | 軟 | |
TJRX—2 | 2.5-63 | 2型鍍錫軟銅絞線 | 軟、抗氧化、不抽硫 |
TJR—3 | 4-500 | 特軟 | |
TJRX—3 | 4-500 | 3型鍍錫軟銅絞線 | 特軟、抗氧化、不抽硫 |
結構及技術參數：
TJR-1 TJRX-1型
標稱截面mm2 | 計算截面mm2 | 結構 | 絞線直徑mm | 20°C直流電阻Ω/km ≤ | 重量kg/km | ||
總根數 | 股數*根數/線徑mm | TJR-1 | TJRX-1 | ||||
0.1 | 0.102 | 9 | 9/0.12 | 0.44 | 176 | 179 | 0.94 |
0.16 | 0.159 | 9 | 9/0.15 | 0.56 | 113 | 115 | 1.47 |
0.25 | 0.247 | 14 | 14/0.15 | 0.68 | 72.9 | 74.1 | 2.29 |
0.40 | 0.408 | 13 | 13/0.20 | 0.86 | 44.2 | 44.9 | 3.79 |
0.50 | 0.503 | 16 | 16/0.20 | 0.96 | 36 | 36.6 | 4.70 |
0.63 | 0.628 | 20 | 20/0.20/ | 1.05 | 28.8 | 29.3 | 5.86 |
1.0 | 1.01 | 32 | 32/0.20 | 1.30 | 17.9 | 18.2 | 9.43 |
1.6 | 1.57 | 32 | 32/0.20 | 1.63 | 11.5 | 11.7 | 14.70 |
2.5 | 2.41 | 49 | 7*7/0.25 | 2.25 | 7.58 | 7.92 | 22.7 |
4 | 3.94 | 49 | 7*7/0.32 | 2.88 | 4.64 | 37.1 | |
6.3 | 6.16 | 49 | 7*7/0.40 | 3.60 | 2.97 | 58 | |
10 | 10.01 | 49 | 7*7/0.51 | 4.59 | 1.83 | 94.3 | |
16 | 15.83 | 84 | 7*12/0.49 | 6.17 | 1.16 | 150 | |
25 | 25.06 | 133 | 19*7/0.49 | 7.35 | 0.736 | 239 | |
40 | 40.13 | 133 | 19*7/0.62 | 9.30 | 0.459 | 382 | |
63 | 62.68 | 189 | 27*7/0.65 | 12.0 | 0.294 | 597 | |
80 | 78.15 | 259 | 37*7/062 | 13.0 | 0.236 | 744 | |
100 | 99.62 | 259 | 37*7/0.70 | 14.7 | 0.185 | 948 | |
125 | 124.63 | 324 | 27*12/0.70 | 17.9 | 0.148 | 1186 | |
160 | 162.78 | 324 | 27*12/0.80 | 20.2 | 0.113 | 1549 | |
200 | 196.05 | 444 | 37*12/0.75 | 21.8 | 0.0940 | 1860 | |
250 | 251.82 | 444 | 37*12/0.85 | 24.7 | 0.0732 | 2397 | |
315 | 310.42 | 703 | 37*19/0.75 | 26.3 | 0.0594 | 2954 | |
400 | 398.72 | 703 | 37*19/0.85 | 29.8 | 0.0462 | 3795 | |
500 | 498.05 | 703 | 37*19/0.95 | 33.3 | 0.0370 | 4740 | |
630 | 674.32 | 1159 | 61*19/0.83 | 37.4 | 0.0294 | 5965 | |
800 | 803.91 | 1159 | 61*19/0.94 | 42.3 | 0.0229 | 7651 | |
1000 | 1003.07 | 1159 | 61*19/1.05 | 47.3 | 0.0184 | 9547 | |
結構及技術參數：
TJR-2 TJRX-2型
標稱截面mm2 | 計算截面mm2 | 結構 | 絞線直徑mm | 20°C直流電阻Ω/km ≤ | 重量kg/km | ||
總根數 | 股數*根數/線徑mm | TJR-2 | TJRX-2 | ||||
2.5 | 2.47 | 140 | 7*20/0.15 | 2.36 | 7.42 | 7.73 | 23.3 |
4 | 3.96 | 126 | 7*18/0.20 | 3.00 | 4.64 | 4.82 | 27.3 |
6.3 | 6.15 | 196 | 7*28/0.20 | 3.72 | 2.97 | 3.10 | 58.0 |
10 | 9.89 | 315 | 7*45/0.20 | 4.62 | 1.85 | 1.93 | 89.3 |
16 | 15.83 | 504 | 12*42/0.20 | 6.18 | 1.16 | 1.23 | 150 |
25 | 25.06 | 798 | 19*42/0.02 | 7.45 | 0.736 | 0.781 | 238 |
40 | 40.0 | 1274 | 7*7*26/0.20 | 10.62 | 0.461 | 0.482 | 381 |
63 | 63.08 | 2009 | 7*7*41/0.20 | 13.32 | 0.292 | 0.305 | 600 |
結構及技術參數：
TJR-3 TJRX-3
標稱截面mm2 | 計算截面mm2 | 結構 | 絞線直徑mm | 20°C直流電阻Ω/km ≤ | 重量kg/km | ||
總根數 | 股數*根數/線徑mm | TJR-3 | TJRX-3 | ||||
4 | 4.03 | 513 | 19*27/0.10 | 3.08 | 4.58 | 4.79 | 38.3 |
6.3 | 6.26 | 798 | 19*42/0.10 | 3.73 | 2.94 | 3.07 | 59.6 |
10 | 9.99 | 1273 | 19*67/0.10 | 4.73 | 1.85 | 1.93 | 95.1 |
16 | 15.83 | 2016 | 12*7*24/0.10 | 7.18 | 1.16 | 1.21 | 150 |
25 | 25.06 | 3192 | 19*7*24/0.10 | 8.55 | 0.736 | 0.769 | 238 |
40 | 40.05 | 2268 | 12*7*27/0.15 | 11.1 | 0.426 | 0.483 | 380 |
63 | 63.43 | 3591 | 19*7*27/0.15 | 13.5 | 0.291 | 0.304 | 604 |
80 | 79.87 | 4522 | 19*7*34/0.15 | 15.1 | 0.231 | 0.241 | 760 |
100 | 96.65 | 5472 | 19*12*24/0.15 | 18.3 | 0.183 | 0.191 | 958 |
125 | 127.52 | 7220 | 19*19*20/0.15 | 20.3 | 0.145 | 0.152 | 1214 |
160 | 159.41 | 9025 | 19*19*25/0.15 | 21.8 | 0.116 | 0.121 | 1517 |
200 | 196.05 | 11100 | 37*12*25/0.15 | 25.6 | 0.0940 | 0.09882 | 1866 |
250 | 250.95 | 14208 | 37*12*32/0.15 | 28.7 | 0.0735 | 0.0768 | 2388 |
315 | 310.42 | 17575 | 37*19*25/0.15 | 30.5 | 0.0594 | 0.0621 | 2954 |
400 | 397.34 | 22496 | 37*19*32/0.15 | 34.1 | 0.0464 | 0.0485 | 3782 |
500 | 496.67 | 28120 | 37*19*40/0.15 | 38.1 | 0.0371 | 0.0388 | 4727 |
